Kolejowa wieża ciśnień

W rejonie Dworca Głównego znajdują się dwie wieże ciśnień.
Są one zlokalizowane w pewnej odległości od budynku głównego dworca, po drugiej stronie torów, za parowozownią wachlarzową. Obie wieże stoją już w lesie, przy budynkach obsługi, w odległości kilkunastu metrw jedna od drugiej. Dojście od obu budowli - od ul. Żelaznej.

Zdjęcia: Marian Muryn (lipiec 2014 r.)

fot.: Marian Muryn

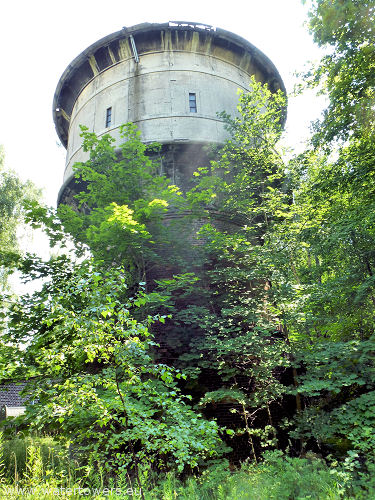

wieża wybudowana na planie koła, ze zbiornikiem typu Intze, większa od stojącej obok wieży Wałbrzych (2)



fot.: Marian Muryn

cześć zbiornikowa - pojemnoć stalowego zbiornika na wodę wynosi 250 m3



fot.: Marian Muryn

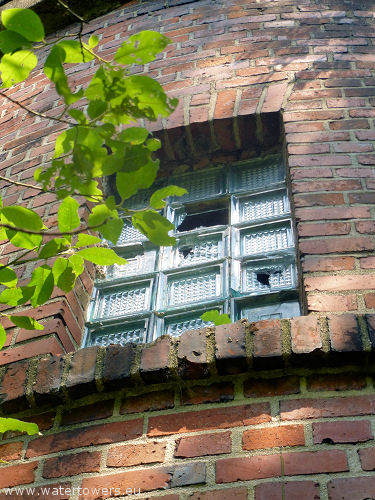

zabudowa oka luxferami - to czasy bardziej współczesne



fot.: Marian Muryn

wejście do wieży







fot.: Marian Muryn



fot.: Marian Muryn

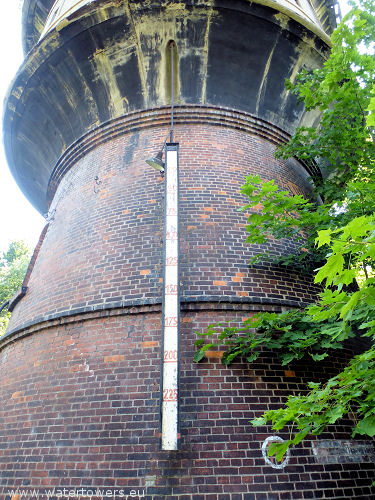

listwa wodowskazu





fot.: Marian Muryn



fot.: Marian Muryn

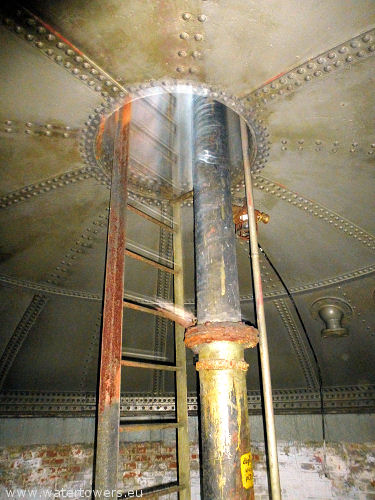

drabina prowadząca ponad zbiornik   wejście ponad zbiornik





fot.: Marian Muryn



fot.: Marian Muryn

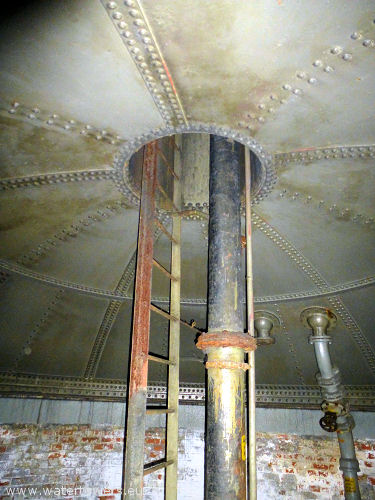

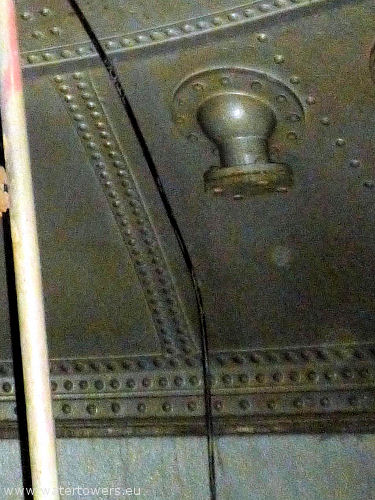

poszycie wklęsłego dna zbiornika na wodę typu Intze I   szczegóły znitowań



fot.: Marian Muryn

kondygnacja parteru





fot.: Marian Muryn



fot.: Marian Muryn

kondygnacja podzbiornikowa
wzmocnienie stropu - stalowymi dwuteownikami

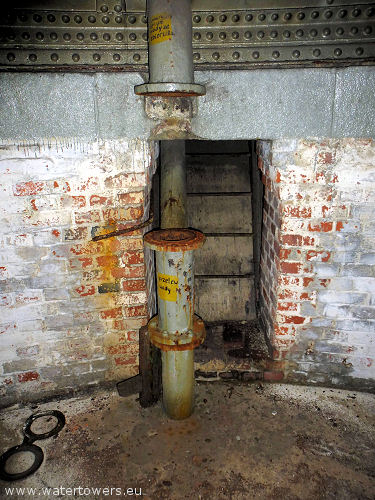

  wejście do korytarza inspekcyjnego
w kolorze szarym - pierścień z granitowych bloków, na którym oparty jest stalowy pierścień oporowy zbiornika
